Linea di assemblaggio e collaudo Proiettore automobile

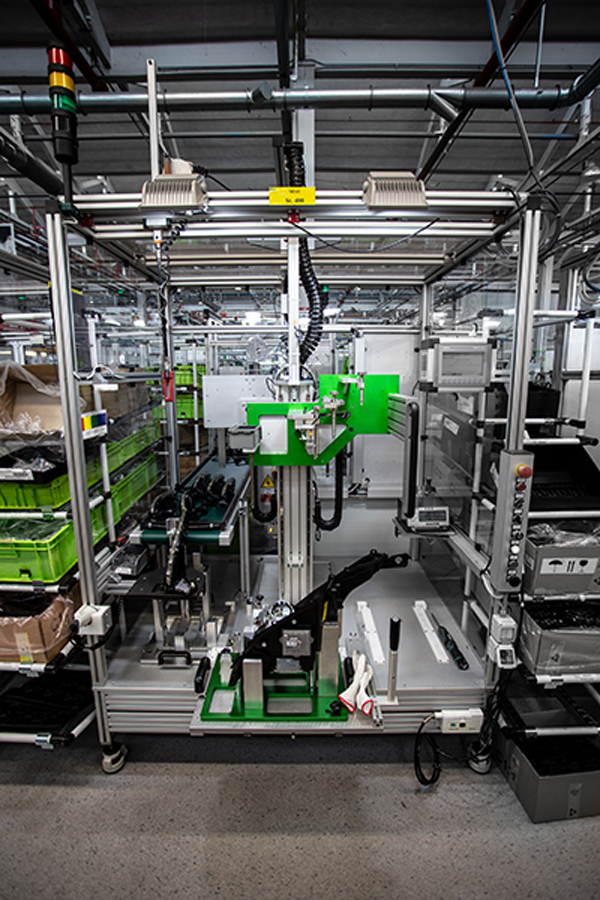

Linea di assemblaggio e collaudo del proiettore per automobile nelle versioni 35W (destro e sinistro) e 25W (destro e sinistro). La linea comprende banchi semiautomatici di preparazione dei sottogruppi, banchi di assemblaggio finale proiettore, isola robotizzata per flammatura ed incollaggio lente su stg housing, banco di collaudo fotometrico e prova tenuta in aria, per un totale di N.14 operazioni. Le operazioni che compongono la linea risultano essere nello specifico le seguenti:
– Banco di pre-assemblaggio Stg Module
– Banco di pre-assemblaggio Stg DRL
– Banco di assemblaggio Stg Module su Stg Housing
– Banco di assemblaggio Drivers su Stg Housing
– Banco di assemblaggio Stg DRL + Stg Turn Indicator su Stg Housing
– Banco di assemblaggio Stg Side Maker su Stg Housing
– Banco di pre-assemblaggio Stg Main Bezel
– Banco di test pre-fotometria
– Banco di pre-assemblaggio Stg Lente
– Cella robotizzata di flammatura ed incollaggio Stg Lente su Stg Housing
– Banco di completamento e controllo presenza componenti su Proiettore
– Banco di collaudo fotometria e prova tenuta in aria
– Banco EOL di ispezione visiva e pellicolatura protettiva lente
All’interno della cella robotizzata sono presenti N.2 robot antropomorfi con le seguenti caratteristiche:
– N.1 Robot antropomorfo 6 assi – payload 20 Kg, raggio di lavoro 1550 mm – attrezzato con mano di presa dedicata alla manipolazione della lente
– N.1 Robot antropomorfo 6 assi – payload 20 Kg, raggio di lavoro 1550 mm – attrezzato con doppia mano di presa (intercambiabili) per plasmatura e dosatura cordone colla su Stg Housing
Tutti i banchi sono gestiti in modo indipendente con proprio PLC ed interfaccia operatore costituita da pulsantiera con pannello touch-screen.
A monitoraggio della linea è installato su PC dedicato il SW di tracciabilità del prodotto.
-
30 PCS/H
